Entwickelt für professionelle optische Forschung und kontrollierte Ingenieuranwendungen, kombiniert dieses 120W 915nm Lasersystem eine Raycus-Laserquelle mit einer großen, manuell einstellbaren 50-fachen Fokussierbaugruppe.
Die optische Konfiguration unterstützt Arbeitsabstände von etwa 1 Meter bis zu 20 Metern unter geeigneten Bedingungen und bietet damit eine größere Fokussierflexibilität als herkömmliche kompakte Lasersysteme.
Ein wiederaufladbares Batteriesystem, ein koaxialer roter Ausrichtungsstrahl und ein integrierter thermischer Schutz sind in der tragbaren zylindrischen Plattform integriert, was das System für Labore, Ingenieurteams und professionelle Forschungsprojekte geeignet macht, die eine eigenständige Infrarot-Laserquelle benötigen.
Das System ist um eine Raycus-Laserquelle mit einer Nennpumpenleistung von ca. 125W und einer optischen Ausgangsleistung von ca. 120W aufgebaut.
Die primäre Nahinfrarot-Ausgabe bei 915nm bietet eine leistungsstarke optische Plattform für kontrollierte Forschung, technische Evaluierung und spezialisierte professionelle Tests.
Der Stromverbrauch beträgt ca. 240W.
Die 50-fache Fokussierbaugruppe ist eines der bestimmenden Merkmale dieses Modells.
Ein Gewinde-Drehfokussiermechanismus ermöglicht es geschulten Bedienern, die optische Konfiguration manuell an den erforderlichen Arbeitsabstand anzupassen.
Dies bietet mehr Flexibilität für professionelle Projekte, bei denen dasselbe Lasersystem für verschiedene Testentfernungen konfiguriert werden muss.
Bei jeder Änderung des Arbeitsabstands sollte der optische Fokus neu eingestellt werden.
Ohne die Fokussierlinse ist das System hauptsächlich für kürzere Entfernungen von ca. 1 Meter vorgesehen.
Mit der korrekt eingestellten 50-fachen Fokussieroptik kann der empfohlene Arbeitsbereich unter geeigneten Bedingungen von ca. 1 bis 20 Metern reichen.
Die tatsächlich nutzbare Entfernung hängt ab von:
Fokusgenauigkeit
Montagestabilität
Atmosphärische Sicht
Batteriezustand
Optische Ausrichtung
Umgebungsbedingungen
Für Anwendungen über größere Entfernungen wird eine stabile Montage immer wichtiger.
Für Anwendungen über ca. 8-10 Meter hinaus sollte das System auf einem Stativ, Gimbal oder einer anderen stabilen Montageplattform installiert werden.
Bei größeren Entfernungen können selbst kleine Bewegungen der Haupteinheit zu erheblichen Änderungen der optischen Positionierung führen.
Ein stabiles Montagesystem hilft, die Wiederholgenauigkeit der Ausrichtung und die Fokuseinstellung bei kontrollierten Tests zu verbessern.
Da die primäre 915nm-Ausgabe für das menschliche Auge nicht sicher sichtbar ist, verfügt das System über einen sichtbaren roten Ausrichtungsstrahl, der entlang der optischen Achse positioniert ist.
Die rote Referenz bietet eine praktische visuelle Hilfe bei der vorläufigen Systempositionierung und optischen Einstellung.
Sie dient ausschließlich der Ausrichtung und nicht als Entfernungsmesssystem.
Vier geschützte 21700 Lithium-Ionen-Zellen versorgen das gesamte System mit Strom.
Die Batteriekonfiguration umfasst eine integrierte Schutzplatine und unterstützt Ladeströme bis zu 4A.
Batteriekonfiguration
4 x geschützte 21700 Lithium-Ionen-Zellen
5000mAh Kapazität
Integrierter Batterieschutz
Bis zu 4A Schnellladung
Dediziertes Ladegerät im Lieferumfang enthalten
Die Akkulaufzeit variiert je nach Betriebszyklus, Systemtemperatur, Batteriezustand und Ladezustand.
Im Vergleich zu Ladeströmen mit geringerer Stromstärke hilft das unterstützte 4A-Ladesystem, die Vorbereitungszeit zwischen professionellen Arbeitssitzungen zu verkürzen.
Dies kann besonders nützlich sein für Labor- oder Ingenieurprojekte, die wiederholte Tests über mehrere Sitzungen hinweg beinhalten.
Ein integriertes Temperaturüberwachungssystem schützt die interne Laserquelle vor Überhitzung.
Wenn die Innentemperatur ca. 45°C erreicht, wird die optische Ausgabe automatisch unterbrochen.
Bei Tests bei einer Umgebungstemperatur von ca. 24°C aktivierte sich der thermische Schutz typischerweise nach ca. 30-40 Sekunden Dauerbetrieb aus einem vollständig abgekühlten Zustand.
Die tatsächliche Betriebszeit variiert mit:
Umgebungstemperatur
Anfangstemperatur des Systems
Vorherige Betriebszyklen
Belüftung
Batteriezustand
Für verbesserte thermische Stabilität und Komponentenlebensdauer werden kürzere intermittierende Betriebszyklen empfohlen.
Für professionelle Projekte, die längere Betriebszeiten erfordern, können kundenspezifische Wärmemanagementoptionen besprochen werden.

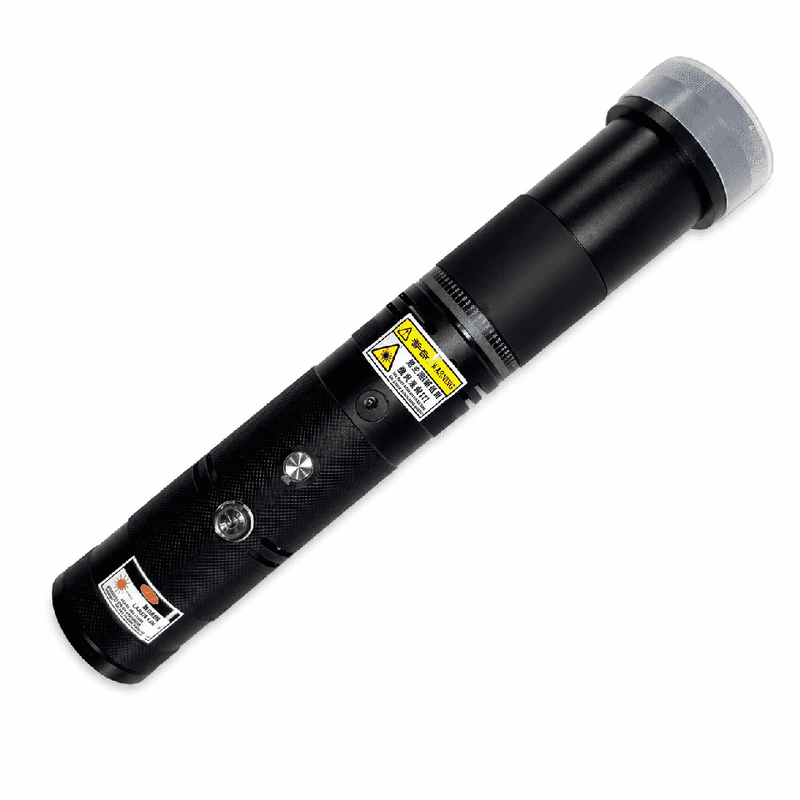

Trotz der größeren 50-fachen Fokussierbaugruppe behält das Hauptsystem eine relativ kompakte zylindrische Form bei.
Länge der Haupteinheit:ca. 36cm
Durchmesser des Gehäuses:ca. 6cm
Durchmesser der Fokussierlinse:ca. 7cm
Bruttogewicht beim Versand:ca. 1,6kg
Die tragbare Architektur integriert die Laserquelle, das wiederaufladbare Stromsystem und die Steuerelektronik, ohne dass ein separates externes Batteriegehäuse erforderlich ist.
| Parameter | Spezifikation |
|---|---|
| Optische Ausgangsleistung | ca. 120W |
| Pumpenquellenleistung | ca. 125W |
| Laserquelle | Raycus |
| Wellenlänge | 915nm |
| Elektrischer Verbrauch | ca. 240W |
| Optische Konfiguration | Direktausgabe |
| Empfohlener Arbeitsbereich | ca. 1-20m* |
| Bereich ohne Linse | ca. 1m |
| Fokussieroptik | 50-fache manuell verstellbare Linse |
| Fokuseinstellung | Gewinde-Drehmechanismus |
| Ausrichtung | Koaxialer roter Referenzstrahl |
| Batterie | 4 x geschützte 21700 Zellen |
| Batteriekapazität | 5000mAh |
| Schnellladung | Bis zu 4A |
| Thermischer Schutz | ca. 45°C |
| Typische Kaltstartlaufzeit | ca. 30-40 Sek. bei 24°C* |
| Länge der Haupteinheit | ca. 36cm |
| Durchmesser des Gehäuses | ca. 6cm |
| Linsendurchmesser | ca. 7cm |
| Bruttogewicht | ca. 1,6kg |
*Die tatsächliche Leistung hängt von den Umgebungsbedingungen, der optischen Einstellung, der Montagestabilität und dem Systemstatus ab.
Diese 120W 915nm optische Plattform kann für kontrollierte professionelle Anwendungen in Betracht gezogen werden, einschließlich:
Optische und photonische Forschung
Laborversuche
Infrarot-Systemauswertung
Technische Tests
Studien zur Materialreaktion
Forschung zu thermischen Effekten
Industrielle F&E
Technische Demonstrationen
Entwicklung optischer Systeme
Kundenspezifische professionelle Integration
Die geeignete Konfiguration sollte entsprechend dem Arbeitsabstand, der Betriebsumgebung und den Projektanforderungen ausgewählt werden.
Diese Konfiguration ist besonders geeignet für professionelle Kunden, die eine größere Flexibilität bei der optischen Einstellung benötigen als ein Standard-Kompaktfokussiersystem.
Erweiterte Flexibilität des Arbeitsabstands
Die 50-fache optische Baugruppe unterstützt kontrollierte Aufbauten über ca. 1-20 m unter geeigneten Bedingungen.
Raycus Laserquelle
Eine professionelle 120W Raycus-Quelle bildet den Kern des Systems.
Manuelle Präzisionseinstellung
Der Gewinde-Fokussiermechanismus ermöglicht die Einstellung des optischen Aufbaus entsprechend dem tatsächlichen Arbeitsabstand.
Integrierte wiederaufladbare Stromversorgung
Vier geschützte 21700 Zellen bieten eine eigenständige Stromversorgungslösung.
4A Schnellladung
Höherer Ladestrom reduziert die Vorbereitungszeit zwischen den Arbeitssitzungen.
Koaxiale Ausrichtung
Der sichtbare rote Referenzstrahl unterstützt die professionelle Einrichtung und Positionierung.
Ein typisches System umfasst:
120W 915nm Laser-Haupteinheit
50-fache verstellbare Fokussierbaugruppe
Wiederaufladbares 21700 Batteriesystem
Schnelles Batterieladegerät
Zugehöriges Zubehör
Die Paketkonfiguration kann an die B2B-Projektanforderungen angepasst werden.
Wir liefern professionelle Lasersysteme für Labore, Forschungseinrichtungen, Ingenieurbüros, Systemintegratoren und Distributoren.
Um uns bei der Empfehlung der geeigneten Konfiguration zu helfen, geben Sie bitte an:
Anwendung + Erforderlicher Arbeitsabstand + Menge + Zielland + Besondere Anforderungen
Unser Team kann technische Spezifikationen, verfügbare Konfigurationsoptionen, B2B-Preise und geschätzte Lieferzeiten entsprechend Ihren Projektanforderungen bereitstellen.
Benötigen Sie ein120W 915nm Lasersystem mit erweiterter Fokussierfähigkeit?
Senden Sie uns Ihre Anwendung, den erwarteten Arbeitsabstand und die benötigte Menge, um Folgendes zu erhalten:
Detaillierte technische Spezifikationen
Informationen zur optischen Konfiguration
B2B-Angebot
Zubehöroptionen
OEM-Informationen
Lieferzeit
Versandinformationen
Nennen Sie uns Ihren Arbeitsabstand und Ihre Projektanforderungen, um eine empfohlene Konfiguration und ein Angebot zu erhalten.
Dies ist ein Hochleistungslasersystem der Klasse 4, das ausschließlich für geschultes Personal bestimmt ist, das in gesicherten und kontrollierten professionellen Umgebungen arbeitet.
Die 915nm-Ausgabe birgt ernsthafte Augen- und Hautgefahren und ist für das menschliche Auge nicht sicher sichtbar. Geeignete Schutzbrillen für die Wellenlänge, Strahleneindämmung, Zugangsbeschränkung und professionelle Lasersicherheitsverfahren sind erforderlich.
Richten Sie das System niemals auf Personen, Tiere, Fahrzeuge, Flugzeuge, Straßen, Gebäude, Fenster, reflektierende Oberflächen oder öffentliche Bereiche.
Käufer und Betreiber sind für die Einhaltung der geltenden Lasersicherheits- und lokalen Vorschriften verantwortlich.
